超低粉尘仪
详情
西克FWE200 用于湿气的尘监测仪
一、粉尘仪结构
使用射流泵将样气从烟道中经探头抽出并传输到一个加热旋风筒中,将烟气加热至过热状态(保证烟气露点温度之上),然后通入测量池。FWE200使用发射/接受单元测量散射光强度,从而得到粉尘浓度。尾气经采样探头重新返回烟道。射流所需的仪表风由风机产生,仪表风可同时用于清洁吹扫发射/接受单元的光学部件。
二、测量原理
FWE200采用前散射激光测量原理。由于该原理具有极高的灵敏度,因此可以检测很低的颗粒物浓度。
一个激光而激光发出一束可见范围(波长约650nm)的调制光,射向烟气中的粉尘颗粒。由于颗粒物散射产生的散射光被一个与光束轴呈约15°夹角的高灵敏度检测器记录下来。
将所接收到的信号放大后,传送到微处理器的测量通道进行测量,该处理器是测量、控制值和评估电子装置的核心部件。
三、系统优势
1.运行可靠
自动周期检查零点值、参考值、测量值
通过人性化软件,可方便设置参数与控制操作
集成的监控系统实现早起维护预警
2.运行成本低
消耗品数量极少
产品寿命周期长
3.设计紧凑
单侧开孔,单侧安装,集成了样气抽取和返回功能,只需一个法兰;
集成的测量和控制单元;
可选:更加简便的安装,可将整个系统安装到一个支架上。
四、应用
测量尘浓度,例如测量脱硫工厂下游的饱和气体;湿法洗涤工厂的下游气体;在垃圾焚烧厂、工业过程中的湿排放气体。

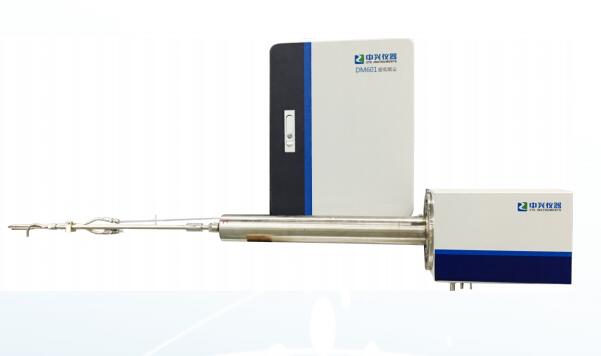

中兴DM601抽取式激光前向散射烟尘监测仪
DM601烟尘在线监测系统专门用于测量高湿环境中低浓度颗粒物的粉尘设备,采用加热抽取烟气的方式,迅速将湿烟气加热成干烟气配以激光散射粉尘仪进行粉尘监测,测量精度高,维护量小。
一、系统组成:
采样加热单元、等速采样控制单元、测量及信号处理单元。
被测烟气通过采样加热单元将烟气中的水气完全气化;等速采样控制单元通过比较采样流速与工况流速,改变采样射流泵压缩空气的流量,从而达到跟踪等速采样的目的;同时测量及信号处理单元产生恒定光强的激光和颗粒物散射光及参比光转换为电信号,根据比对曲线将电信号转换为颗粒物的浓度。
二、性能特点
1.DM601型抽取式烟尘在线监测系统根据烟道工况流速,实时调整烟气取样流速实现等速取样。烟气由高温采样杆完全汽化后直接进入测试腔进行分析。
2.采样系统采用专用射流泵,无机械性风机和抽气泵,无结块堵塞与管路污染问题,降低维护成本,减少能源消耗。
3.测量腔设计成与采样管紧密连接的细管,通过光电检测器将流经采样腔粒子的前向散射光信号转化成电信号,再经过调理转换后输出。既降低了采样量,又提高测量精度以及系统对工况的响应速度。
4.采用参比光路实时监控光源光强的变化,动态补偿由于光源功率变化引起的颗粒物浓度变化。
5.适用于湿式静电深度除尘/湿法脱硫装置后及不同工业过程湿烟气粉尘浓度的测量。
三、技术参数及指标:
设备型号 DM601 制造厂家 中兴仪器
产地 深圳
分析方法 激光前向散射法
采样方式 高温等速抽取法
测量范围 0-5-10-50-100-200mg/m3(量程可选)
分辨率 0.1mg/m3
示值误差 ≤±5%
零点漂移 ≤±0.5%F.S/24h
跨度漂移 ≤±1.0%F.S/24h
被测介质条件 10-300℃(高温型需另外定制)
环境温度 -20℃至+55℃
电源 220±15%VAC、2000W
测量输出 4-20mA、RS485

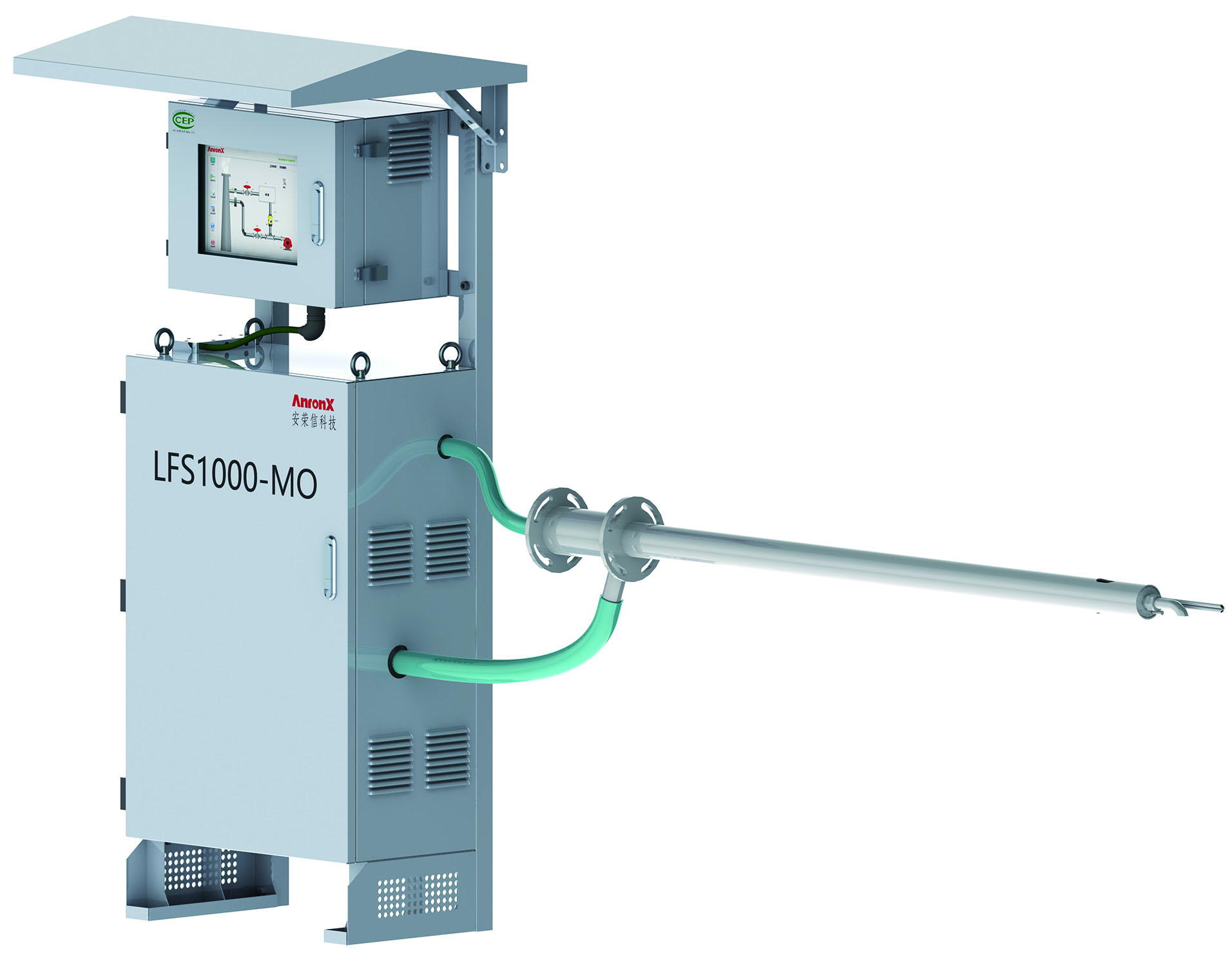

安荣信LFS1 000-MO型抽取式烟尘仪
一、产品说明
1、LFS1000-MO具有极高的灵敏度,配合烟气预处理模块,能可靠测量湿烟气中的烟(粉)尘(颗粒物)浓度。LFS1000-MO的核心部件是由进口元器件组装而成,LFS1000-MO符合地方环保部门的验收要求,系统数据有效率不低于100%。
2、LFS1000-MO由发射、接收单元、烟气预处理模块组成,通过对恒温测量池内烟气的测量,间接得到烟气中粉尘浓度。烟气预处理模块由采样探头、射流泵、加热单元、压力、温度控制单元、恒温测量池等部分组成。它完成将样气从烟道中等速抽出,采样过程同时伴随加热,随后经过加热装置使的烟气温度达到烟气露点温度以上,然后送入恒温测量池进行测量。
3、预处理模块尾气经过采样探头重新返回烟道。所需射流气、吹扫气均由洁净风机单元产生,吹扫气用于清洁烟尘仪的光学部件,确保系统长期可靠工作。
二、技术指标
1、粉尘仪最小量程0-5mg/m³,最大量程0-100mg/m³;双量程可自动切换;量程满足现场实际需要,在超出设计量程50%情况下,仪表仍可正常工作和显示;
2、粉尘仪具有异常报警功能;
3、粉尘仪具有定时自动校准(包括零度和满度校准);
4、粉尘仪输出信号为4~20mA或RS485信号;
5、粉尘仪能满足至少90天运行不需要非日常维修的要求(非日常维修是在粉尘仪运行的维护手册中常规部分没有要求的任何维修活动)。
6、粉尘仪具有主要部件故障报警功能。
7、粉尘仪具有自动校零、满量程校正服务。
8、粉尘仪响应时间小于10s。
9、粉尘仪带自保持功能。具有自我保护功能。
三、性能特点
1、LFS1000-MO采用射流技术,从烟道中抽取部分烟气,结构紧凑、安装简单、抗雷击、抗恶劣环境、取样管线持续加热,烟气传输过程进行连续加热恒温,防止传输过程湿烟气冷凝产生的测量误差。采样探头插入烟道内的深度为1.5米,能够很好的适应现场环境,可避免粉尘堵塞等问题造成的测量影响。
2、LFS1000-MO采用同点测速、采样一体化探头,支持精确的等速采样,并支持四参数同时输出:烟道温度、烟道压力、烟道流速、烟道浓度。
3、LFS1000-MO采用多种先进技术。包括:相关噪声对消技术、激光发射功率稳定技术、极低噪声TIA、干扰控制与信号完整性设计、抗恶劣环境设计技术,提供快速、可靠和准确的定量烟尘排放数据。
4、LFS1000-MO具备自动反吹功能,可降低维护间隔及人工服务量。
5、LFS1000-MO具有自动校准专利技术,实现零点和满量程自动校准。系统每24小时自动进行零点校准和满量程校准。同时支持手动零点校准和自动零点校准。
6、LFS1000-MO采用智能技术,具备显示功能,可实时显示各项测试数据、故障提示,方便现场调试与检修,独有设备运行状态提示、温度异常、参数异常提示。
7、LFS1000-MO具有断电自保护功能,断电后利用备用电池供电,关闭阀门,保护内部结构。
2、平台上提供多芯屏蔽信号线,信号线为3芯0.5平方的软线;
3、预埋法兰通径需大于85mm,法兰片螺栓孔心距为130mm;
4、预埋法兰距离平台的高度(200~600)mm、预埋法兰与烟气流向垂直;
5、平台宽度,满足开门半径:600mm,即平台宽度不小于1500mm,平台承重不低于400kg。
深圳翠云谷连续烟粉尘浓度监测系统 TL-PMM180
一、产品概述:
TL-PMM180 基于前向光散射原理,采用专利的抽取加热回送方式,附选等动跟踪模块,采用自适应分档方法,可以用于广泛范围的颗粒物浓度测量,特别适应于超低量程、测量目标高湿度结露条件下的连续测量。可广泛地应用于烟气排放、过程控制、卫生、安全、科研研究等两相流颗粒相连续测量的场所。
二:系统特点:
1、专利特有的基于烟尘粒子的前向散射原理具有极其高的灵敏度及分辨力,可在线连续测量超低浓度的烟尘粒子排放;
2、专利特有的抽取加热回送方式,可以用于被测气体含有极高水雾的场合;
3、附选等动采样模块,可进行等速跟踪抽样检测;
4、自适应动分档的方法,可以测量极低浓度的烟尘粒子,也可以测量很高浓度的烟尘,具有极其宽的动态范围;
5、专利特有的自动零点及自动跨度校准;
三:技术指标:
1、测量范围:(0.01~5/200)mg/m3,(流速跟踪范围(0~40)m/s);
2、测量误差:≤±1.5%F.S./周
3、零点及量程漂移:≤±1.5%F.S./周;
4、分辨能力:优于0.005mg/m3;
5、信号输出:模拟4~20(mA),RS485;
6、被测介质条件:被测介质条件:10℃~300℃(高温需定制);
7、仪表气要求:100L/MIN,干净无油、压力2KG/CM2
8、电源:220±15%(VAC)、600W
9、重量:15Kg
