烟气超低排放连续监测系统(超低CEMS)

烟气超低排放连续监测系统(超低CEMS)

       在线多组分气体分析仪NSA-3080A采用气相色谱仪进行分析的方法称为气相色谱法。气相色谱法的原理是:样品溶液进样后,首先进入汽化室,然后在载气的传送作用下进入色谱柱(载气常用氮气或氦气),不同组分在色谱柱中被分离,Z后依次流出色谱柱,被检测器检测,得到其含量。
详情

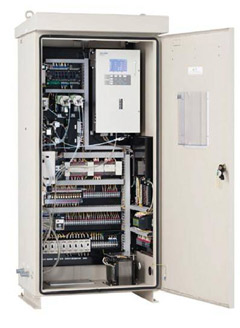

岛津NSA-3080A在线多组分气体分析仪

一、应用领域:
1.工业过程中产生污染气体的排放源监测,以及烟气脱硫、脱硝系统的控制与监测:
2.火力发电厂
3.工业窖炉、工业锅炉
4.垃圾焚烧厂
5.水泥行业
6.采暖锅炉
7.钢铁冶金
8.石油石化行业
9.玻璃行业
二、仪器特点:
独特的气体预处理技术,不受水、粉尘等影响,保证气体分析仪准确、无故障长时运行
可同时进行SO2NOXCOCO2O2五种气体成份检测。
适应国内现场最苛刻、最复杂的监测环境,不受振动、腐蚀环境影响。
维护量小,无需昂贵的消耗品,运营维护费用低。
配备存储卡插口,可将数据保存在存储卡后输入计算机。
Nox监测实现100ppm量程。
三、技术指标:
测定成分:SO2,NOx,CO,CO2,O2最多为5种成分
测定范围:
最小       量程         最大量程
NOX   100ppm     2500ppm
SO2   100ppm      5000ppm
CO     100ppm      1vol%
CO2      5vol%      20vol%
O2       25vol%      25vol%(单量程)
最多2个量程
其他量程请咨询岛津公司)
环境温度条件:-5~40℃
自动校正:小时周期校正或者星期周期校正
所需电源:AC220V±10%,50Hz,约700VA


西克SMC-9021 烟气排放连续监测系统


一、特性规格

SMC9021是根据HJ/T-76-2007;HJ/T-75-2007标准设计,用于监测烟气排放的连续监测系统。气体监测采用直接抽取法,加热型过滤器取样探头有自动反吹接口,输气管线是自限热式的,快速冷凝除水技术使SO2损失减到最小。自动排水到液体储罐减少了对环境的污染。膜过滤器保护分析仪的气室安全。监测系统能接收尘分析器、温度/压力变送器、流量变送器和湿度变送器的信号,通过PLC送往数据处理设备。SMC900数据处理设备能将气体和固体污染物的数据转换成标态的、干的、经过氧参比折算的排放量传输到环境保护部门。
SMC9021是根据HJ/T-76-2007;HJ/T-75-2007标准设计,用于监测烟气排放的连续监测系统。气体监测采用直接抽取法,加热型过滤器取样探头有自动反吹接口,输气管线是自限热式的,快速冷凝除水技术使SO2损失减到最小。自动排水到液体储罐减少了对环境的污染。膜过滤器保护分析仪的气室安全。监测系统能接收尘分析器、温度/压力变送器、流量变送器和湿度变送器的信号,通过PLC送往数据处理设备。SMC900数据处理设备能将气体和固体污染物的数据转换成标态的、干的、经过氧参比折算的排放量传输到环境保护部门。

二、应用

广泛用于所有有固定污染源的烟气排放的行业,如电厂、热电厂、水泥厂、生化企业、石化、化工和钢铁工业等。也在脱硫、脱硝中进行原烟气和净烟气的测量用于过程控制。

三、技术数据表

测量组分:SO2,NOx,CO,CO2,O2(根据应用可选1个或多个测量组分)
测量范围:根据应用确定
精度:≤±2%满量程
稳定性:≤±1%满量程/周
输出信号:4—20mA(每一个测量组分)
响应时间:≤90s(输气管线30m)
供电:220V/AC±10%,50Hz,2KW
分析柜尺寸:800×800×2100mm(L×W×H)
重量:约300Kg
系统成套:取样探头,伴热输气管线,分析柜(包括气体预处理系统、分析仪器、PLC控制器等),现场接线箱,系统接线箱。
可选:SMC900数据处理设备,FW320(310)测尘仪,SMB222温度/压力变送器,SMC222比托管差压法流量计或454-FT差热式流量计或FLOWSIC100超声波流量计,HMP235电容法湿度计(暂不建议使用,国标不要求)。
